单/双通道电压放大器

· 信号带宽DC-2MHz。
· 峰峰值最大400Vp-p。
· 增益可以出厂时定做好;50欧姆或者2K欧姆阻抗匹配,出厂时定做好。
· 失真度指标低,0.1% @ 100KHz 和300Vp-p输出。
· 输入输出接头为BNC,标配包含可承受高压的同轴线缆。可与主流公司的信号源直接相连使用。
· 没有额外操作,只有开关按钮,增益固定(无需选择), 避免各种模式的选择错误,例如大增益的误操作, 容易烧毁被测件。只需要调节信号源的输出即可。
· 输出限电流40mA,避免对器件/芯片的破坏。
· 与美国Sandia National Lab MEMs实验室合作开发
分享到:

 2340/2350是为高压放大应用设计,其电压值超过了大多数波形、函数或脉冲发生器的标准电压限制。2340/2350拥有400 Vp-p的最大输出电压。标准配备50倍固定增益,也可根据具体需求定做从10至100的增益。

       每个通道的额定连续电流输出为40 mA,输出阻抗为0.2Ω。每个通道都有一个独立的,带缓冲的,电压监控输出来表示低幅值输出信号。对于50 Ω输入,缓冲器产生200:1衰减,1 MΩ及以上输入则产生100:1衰减。2340/2350专门用于低失真和精确信号放大,具有高性价比。特别适用于配合函数信号发生器、数据采集板卡模拟 输出、脉冲信号发生器等信号源一起工作。

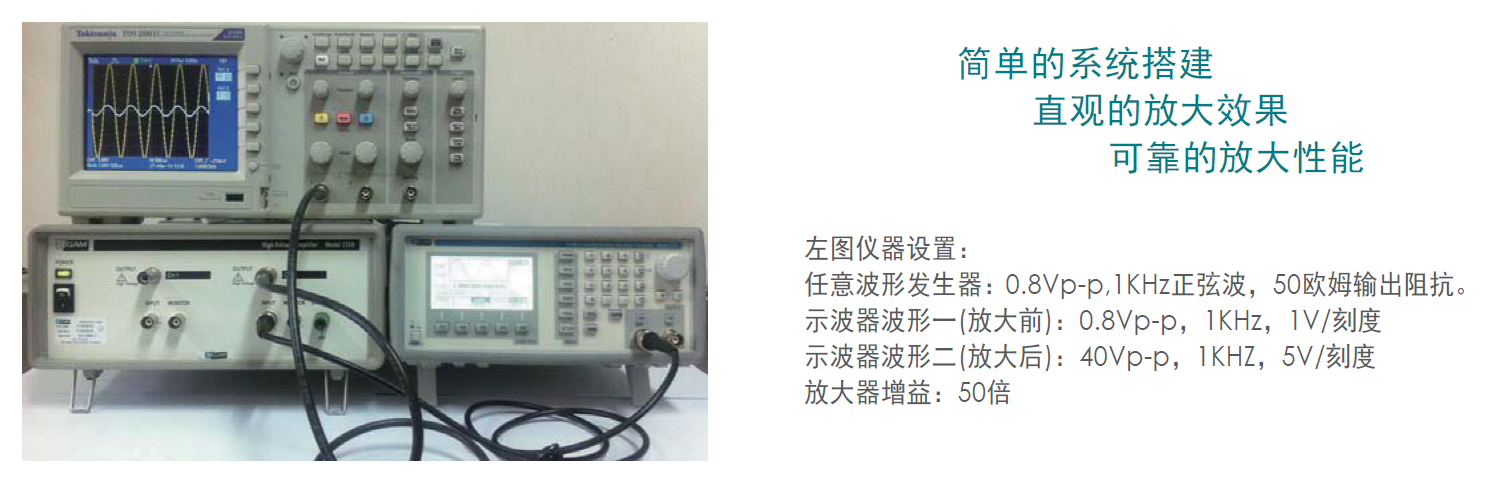

高电压任意波形输出,变得如此简单
